一、用途介紹

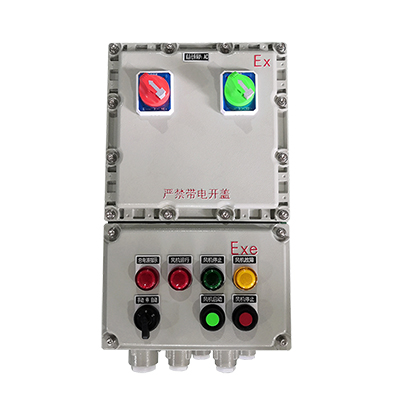

BXM防爆照明配電箱是用于特殊場所控制照明電路之用，比如化工廠、煉油廠、鋼鐵廠、食品加工廠等。一般開關電流比較小，具體回路數看需控制的多少組燈，每個開關的大小看一組燈控制多少盞燈，每盞燈的電流多大。

二、BXM防爆照明配電箱適用環境

1、爆炸性氣體混合物危險場所：1區、2區。

2、爆炸性氣體混合物：ⅡA、ⅡB、ⅡC。

3、溫度組別：T1～T6。

4、防爆標志：ExdeⅡBT4/ExdeⅡBT6、ExdeⅡCT4/ExdeⅡCT6。

注：要求ⅡC級請注明。

三、產品特點

1.BXM防爆照明配電箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。


2.防爆照明動力配電箱設計精良，安全易用，我公司免費提供一年保。


3.箱體圖紙可由貴公司提供，或由我公司代為制作.


4.防爆照明配電箱采用復合型，模塊結構，各回路可根據需要自由組裝，一般開關箱采

  用隔爆型結構，母線箱及出線箱采用增安型結構。


5.內裝元件可根據用戶要求安裝高分斷路器或塑殼式斷路器。如DZ47、C65、CM1等。


6.可根據客戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。


7 適用于照明和動力線路，具有分斷、過載、失壓保護和短路自動切斷功能 鋼管或電纜布線均可。



四、技術參數

1.執行標準：GB 3836


2.防爆標志：ExdeⅡBT6


3.額定電壓：AC 220 / 380V


4.主回路額定電流：20A～250A


5.支路數:2、4、6、8、10、12 等


6.支路額定電流：10A、15A、20A、25A、32A、40A、50A、60A 等

7.入口規格：G1/2～G3＂


8.進線口方向：下進下出、下進上出、上進上出或上進下出

五、訂貨須知：

訂貨時應注明配動箱的支路數，各支路相應的電流以及斷路器的極數，若需帶漏電保護功能請注明；

如需帶總開關則請注明總開關的電流用極數，并注明進出線方向，進出線規格及對應的數量；

BXM（D）防爆照明（動力）配電箱，可根據用戶要求進行特殊設計，用戶需提供電氣系統圖。
